型號：HK-WD-2A
時間：2024-11-13
訪問量：4742

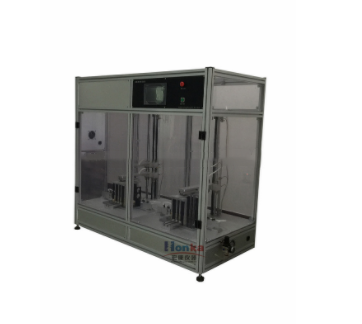

一、全封閉微跌落試驗機介紹：本機適用于平板電腦、手機、電話機聽筒、對講機、MP3、CD、電子詞典等小型電子消費類產品作重復跌落測試。
二、原理: 升降電機帶動上夾具（氣手指）下降將手機夾住，上升，松開氣手指，測試樣品成自由跌落運動，此時雙動氣缸伸縮將手機推至上夾具能夾住之位置，升降電機帶動上夾具（氣手指）下降將手機夾住，上升，樺開氣手指，測試樣品成自由跌落運動，如此反復直至設定次數。
三、特點：
觸摸屏人機界面操作，直觀精準；
可設定高度和次數,自動停止；
跌落表面材料：鋁，厚度為12mm。跌落處采用六個復位氣缸；
提示功能：能設定按鍵次數定值，可自動停止測試；
采用日本步進電機,SMC氣缸作為手機提起、跌落驅動源，配以精密雙動氣缸作歸位動作，耐久使用；能實現手機等產品反復跌落，以檢測產品由一定高度落下之耐沖擊性；
由于采用氣動元件及專制控制方式，極大地提升測試速度和一致性；可編程控制器作動作程控；獨立計數，到達設定次數自動停止測試；
四、技術參數：
|
產品型號 |
HK-WD-2A |
|
同時跌落手機 |
2臺 |
|
允許試件重量 |
2kg(max) |
|
跌落最大尺寸 |
250X150mm |
|
跌落高度 |
60-150ｍｍ |
|
測試速度范圍 |
6～20次/min |
|
PLC控制器及觸摸屏 |
1套 |
|
機器尺寸 |
W820*H1350*D570mm |
|
機器重量 |
約90kg |
|
氣源 |
≥0.5Mpa |
|
電源 |
AC 220V 或指定 |
|
備注 |
制作部分電氣與主體為一體式 |
五、主要配置：
|
昆侖觸摸屏 |
1個 |
|
三菱PLC |
1個 |
|
日本山社上升、下降電機 |
1套 |
|
SMC夾持推進氣缸，復位氣缸 |
2-4個 |
|
機械手指 |
4個 |
微跌落試驗機使用注意事項：
本設備是試驗測試設備：請不要將本設備用于規定試驗及料以外的目的;
請完善安裝環境：請置于室溫下、濕度低的場所。（80%以下無結露）、灰塵和塵埃少的場所;
請按要求安裝試驗材料：按要求安裝試驗材料，否則可能出現不可預期故障。
進行配線和維護作業時，請務必關閉電源：為了防止在作業過程中機器失去控制而導致事故和觸電，請在進行作業前，務必先關閉電源;
電源：原則上配電方式采用三相380V電源;
電源線：請務必使用隨設備提供的電源線。發現電源線和電源插頭有異常情況時，請與本公司。同我公司服務人員進行更換或指導更換;
保險絲：為了防止火災和內部電路的破損等，請不要用規定以外的保險絲。更換
保險絲時，請使用與原設備相同型號和形狀的保險絲;
特別警告：警告應注意所執行的應用、或條件均具有很高的危險性，可能導致人員受傷或甚至死亡。為了防止意外傷害或死亡發生，在搬移和使用設備時，請務
必先觀察清楚，然后再進行動作;
操作規范:
1、接線:將隨機附帶之電源線接入三相電源并接地,將控制箱與試驗機亦用隨機所帶之連接線按插頭適配情況接好,并試運行上升/下降命令.（若試運行時出現按上升
鍵卻向下運行或按下降鍵卻運行上升之情況,只需在電源處調換相數即可;
2、跌落高度調整：打開主機電源,設定試驗所需高度（方法如下）,按上升鍵使之達到所設高度;若在中途停止,則必須使之達到設定高度后才可以執行反向運行命令;
3、將被測物體放于工作臺面，然后用固定桿加以固定;
4、按上升鍵使被測物體提升至設定高度;
5、按跌落鍵使工作臺面瞬間脫離被測物體，被測物體做自由跌落運動;
6、按復位鍵使工作臺恢復工作狀態;
7、若重復試驗,則重復上述步驟;
8、試驗完后：按降低鍵使工作臺面運作至低位置關閉電源鍵。
維修保養：
1.每次測試完畢，須把跌落臂落下，以免長時間復位的跌落臂把彈簧拉變形，影響測試效果，每次跌落前請先復位置電機停止轉動后方可按跌落鍵;
2.新機到廠安裝完成后，須在滑動圓桿處加適當?shù)蜐舛葯C(jī)油，嚴禁加入防銹油或高濃度機油及積壓種帶有腐蝕性油類）。
3.如果上油處時間長了有過多灰塵請將機器降到低部，擦試完以前的機油，再重機上油;
4.跌落機屬沖擊力機械性設備，新機使用過于500次以上時，須把各螺絲緊固一以，以免發生故障;
5.升降軸及鏈條需定期加潤滑油;
6.齒輪減速箱每半年換輸油一次;
7.非工作時應切斷所有電源，保證升降軸的清潔;
8.非操作人員不得任意操作本機;
