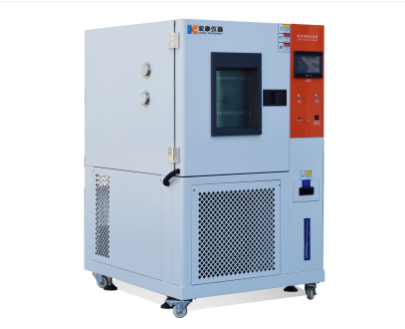

型號：HK-GDW-150
時間：2024-11-13
訪問量：7362
一、技術標準：
提供各產業零件、主要配件、半成品如：電子零件、汽車零件、筆記本計算機等…可靠度及溫濕度環境測試，按GB10586-89濕熱試驗箱技術條件設計制作，符合GB/T2423.1-93電工電子產品試驗規程，低溫試驗方法； GB/T2423.2-89電工電子產品試驗規程，高溫試驗方法； GB/T2423.3-89電工電子產品試驗規程，恒定濕熱試驗方法及GB/T2423.4-89交變濕熱試驗。應用于通訊電子、電工電器、汽車、摩托車配件及其它產品部件進行摸擬環境測試
二、設備特點：
1．造型設計：圓弧造型及霧面線條處理，高質感外觀，并采用平面無反作用把手，操作容易，安全可靠。明亮、視野寬廣的大型長方形觀測窗，采用熒光燈保持箱內明亮，且利用發熱體內嵌式玻璃，無須雨刷除霧，隨時保持清晰的觀測試驗箱內的狀況。
2．加濕系統管路與控制電路分離:加濕系統管路與電源、控制器、電路板分離，可避免因管路漏水而影響電路，提高安全性。
3．測試用電源接線座及時間信號座均內崁于箱體左側面的下部（額定電流2A）。
4．簡便自動供水裝置：供水箱置于試驗箱體前方的下部，便于補充供水（容量約為20L）。
三、設備技術參數：
|
型號 |
HK-GDW-80 |
HK-GDW-100 |
HK-GDW-150 |
||
|
工作室尺寸:mm(W*H*D) |
400×500×400 |
400X500X500 |
500×600×750 |
||
|
外型尺寸 :mm(W*H*D) |
1030×1020×1470 |
1030X1020X1470 |
1280×1950×1380 |
||
|
技術 |
溫度范圍 |
-20 ℃ (B 型)、 -40 ℃ （C 型）、 -60 ℃ （D 型）、 -70 ℃ （E 型）~ +130 ℃ (+150 ℃ ) |
|||
|
溫度均勻度 |
≤ 2 |
||||
|
溫度波動度 |
± 0.5 ℃ |
||||
|
升降溫速率 |
0.7 ～ 1 ℃ /min (3 ℃ /min 、 5 ℃ /min 、 10 ℃ /min) |
||||
|
配置 |
保溫材料 |
玻璃纖維棉 / 硬質聚胺脂發泡 |
|||
|
冷卻器 |
多級膜片式蒸發器 |
||||
|
空氣循環 |
單循環、加長軸、不銹鋼離心風葉 |
||||
|
制冷方式 |
單元制冷方式 / 雙元 ( 復疊 ) 制冷方式 |
||||
|
壓縮機 |
法國“泰康”全封閉制冷壓縮機 |
||||
|
控制 |
控制儀 |
進口韓國液晶觸摸屏控制儀 |
|||
|
傳感器 |
PT100 鉑金電阻 |
||||
|
安保裝置 |
漏電保護、缺水保護、超溫保護、快速保險絲、壓縮機過壓保護 |
||||
|
標準配置 |
內熱式中空玻璃觀察窗： 250X300(mm) 一個 , 測試孔￠ 50mm 一個，樣品架 2 付，照明燈一只 |
||||
|
電源 |
220V · 50Hz/380V · 50Hz |
||||
|
|
|||||
高低溫箱的安全操作規程
1、本設備僅適合高溫+150℃，低溫0/-20/-40/60/70℃范圍內的產品試驗。
2、本設備用于電子設備的高低溫實驗，禁止易燃、易爆、易揮發、有毒、有放射性及腐蝕性物質等?；返膶?shí)驗。
3、使用實驗箱前應先確認供電線纜無破損，墊腳支撐牢靠。然后合上電閘，打開電源總開關，設置實驗參數。
4、開機前應確認加濕水箱中的水位在1/3至2/3處。如水位低添加純凈水。必須使用蒸餾水或純凈水，添加自來水會影響循環泵壽命。加濕水箱內的水應每隔一一個月更換一次并清洗水箱和實驗箱內的濕度巾。
5、放置試樣時試樣之間應避免擠壓碰撞，需要時應使用固定件將試樣固定到箱內擱板上。需要引出到箱外的電纜線應盡量采用柔軟線徑小的導線，引線后塞牢橡膠塞。
6、箱內后壁上方為出風口，不可遮擋該出風口，否則會造成箱內冷熱不均影響實驗。
7、實驗過程中，如需觀察箱內狀況，可打開實驗箱照明燈，但不建議長時間開燈。
8、實驗結束后，應先將實驗箱內溫度調整到室溫，正常停機后再打開箱門。實驗箱內溫度0C以下或40"C以上時，應避免打開箱門，否則易造成箱內蒸發器等部位結霜結冰損壞機器或高溫蒸汽溢出造成燙傷。
9、實驗過程中，如非必要嚴禁打開實驗箱門，否則可能會引起人身傷害、系統誤動作甚至損壞實驗箱。緊急情況需要立即打開箱門時，應先停機斷電，操作人員站在箱門背后操作，無關人員遠離，避免箱內高低溫蒸汽溢出傷人。
10、實驗結束后應及時取出試樣，打掃整理箱體內部，避免遺漏物品。實驗箱內不得儲存試樣或物品。
11、設備長期不使用時應斷開空氣開關，清空加濕水箱中的水，并讓實驗箱箱內濕氣散去，關閉箱門時確認箱內干燥。
